自動配料系統是如何實現的？

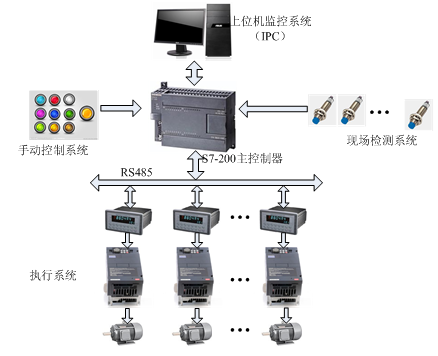

棗莊三維生產的自動配料系統主要由上位機監控系統、主控制器、執行系統、現場檢測系統以及手動操作系統，能實現配料過程的全自動。

上位機監控系統：作為本系統的管理級，采用工控機+上位機軟件，實現對整個系統的監控、配方設置、系統參數調整、實時報警、配料過程數據的報表。
S7-200主控制器：作為系統主控制器，完成對整個系統的測控，實現全自動的配方選擇、下載、切換與管理，運料小車的控制，攪拌運行、出料控制等。
執行系統：現場智能儀表通過變頻器對各路配料工程進行分散控制，實現高效的現場級控制。
現場檢測系統：利用接近開關實現對運料小車的接料位置、多處放料位置精確控制。
手動操作系統：完成系統相應手動操作功能。

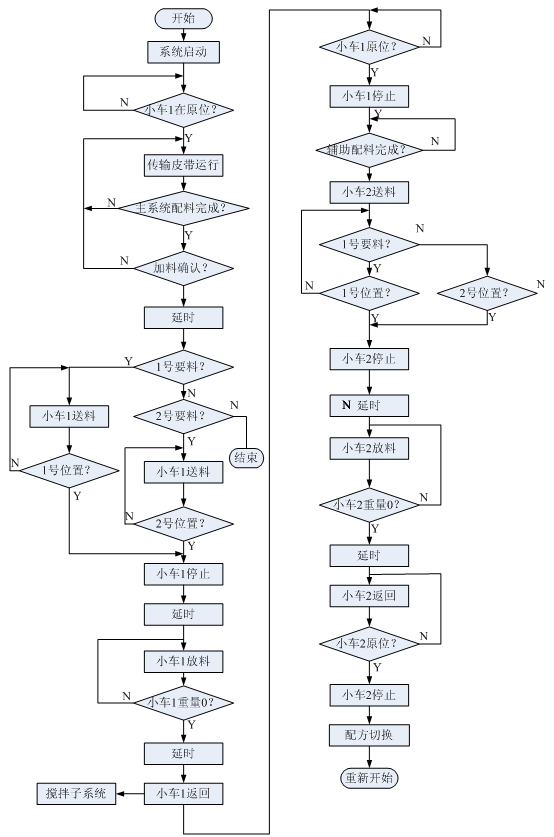

自動配料系統軟件流程

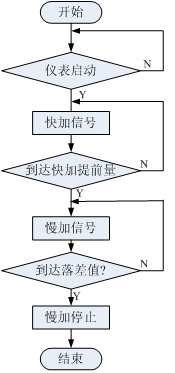

自動配料系統儀表流程

棗莊三維生產的自動配料系統程序編寫嚴謹，對配料過程有效控制，是國內少有的能在技術和設備上完全實現自動化的配料系統。
